产品介绍

一、适用范围
GCK(功能等同于或优于GCL)低压抽出式成套开关设备(以下简称“开关设备”)适用于额定工作电压380V, 交流三相四线、三相五线系统,作为电力系统的发电厂、变电站、丁矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。
本产品符合:GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设各》IEC439 低压成套开关设备和控制设备》标准。

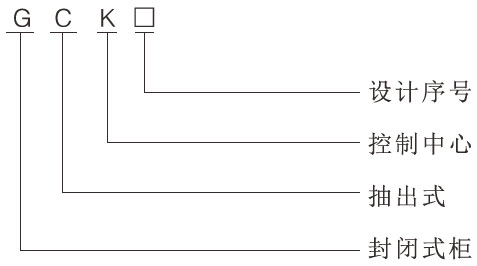

二、型号及其含义


三、正常使用条件
1 海拔高度:2000m及以下。
2 环境温度:-5℃~+40℃,日平均温度不高于+35℃。
3 扣对湿度:在温度为+4CTC 时不超过50%; 在温度较低时允许有较高的相对湿度,有可能偶然产生凝露;例如+20°C 时为90%。
4 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
5 与垂直面倾斜不超过5°。
6 适用十以下温度的运输和储存过程, -25°C?+55°C, 在短时间内(不超过24h) 不超过+70℃。
7 如上述使用条件不能满足时,应由用户在订货时向本公司提出,协商解决。

四、主要技术参数

1额定绝缘电压:660V、1000V;

2额定工作电压:380V、660V;

3 辅助电路额定电压:AC 220V、380V、DC 110V、220V;

4额定频率:50Hz〜(60) Hz;

5额定电流:水平母线<3150A;垂直母线630A、800A, 1200A 6额定短时耐受电流:50、80kA/1s,中性母线30kA/1s;

7 额定峰值电流:105kA/0.1s,50kA/0.1s;

8功能单元(抽屉)分断能力:50kA (有效值);

9外壳防护等级:IP30、IP40;

10母线设置:三相四线制、三相五线制;

11操作方式:就地、远方、自动。


GCK型低压抽出式成套开关设备
