产品介绍

开关柜为模块化单元模式,可根据不用用途进行组合:由固记式单元组合与可扩展型单元两大类 满足各种变电站对紧凑型开关柜灵活使用的需要。
GHRM-12系列SF6全绝缘紧凑型充气柜是一个完全密封的系统,其所有带 电部件以及开关封 闭在+锈钢 的壳体内。整个开关装置不受外部环境条件的影响,从而可以确保运行可靠性及人身安全,并且实现了免维护。通过选择可扩展母线 ,可以实现任何组合达到全模块化。扩展母线安全绝缘和屏蔽,确保了高可靠性和安全性。GHRM-12系列SF6全绝缘紧凑型充气柜同时可以提供TV化的自动化解决方案;形成了智能化开关的概念,并将现场安装及调试工作量降到最低。
GHRM-12系列SF6全绝缘紧凑型充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性,因而具有极其特殊的灵活性。
GHRM-12系列SF6全绝缘紧凑型充气柜执行GB标准。
在室内条件下( 20℃) 运佇的设计寿命超过30年

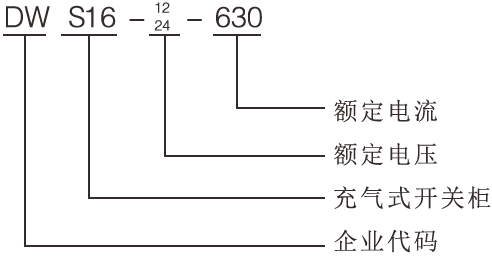

二.产型号及含义


三、结构特点
1 . GHRM-12/24系列SF6全绝缘紧凑型充气柜SF6气体做为灭弧及绝缘介质 。
2. 开关柜为全密封、全绝缘结构;母线、开关及带电部件完全封 闭在不锈钢壳体中。
3. 腔体充以1.4bar的SF6气体,防护等级达到 , IP67: 整个开关装置完全不受外部环境条件的影响,即使在短暂水浸等极端情况下也能保证开关正常运行 , 产 品终身免维护。
4.开关柜具有完善的 “ 五防”联锁装置,彻底杜绝人为误操作可能引起的人员及设备运疔故障。
5.所有开关柜具有可靠的安全泄压通道,即使在极端情况下也能保障操作人员人身安全。
6.开关柜分为固定单元组合和可扩展单元组合两类。
7. 开关柜通常由正面进 出线,也可按不同的安装位置实现侧出线或侧扩展。
8.柜体尺寸安装方便,并能够适合空间狭小及环境条件不良的地方。
9.开关柜可根据用户 的不同需求配置 电动、遥控 及检测装置。

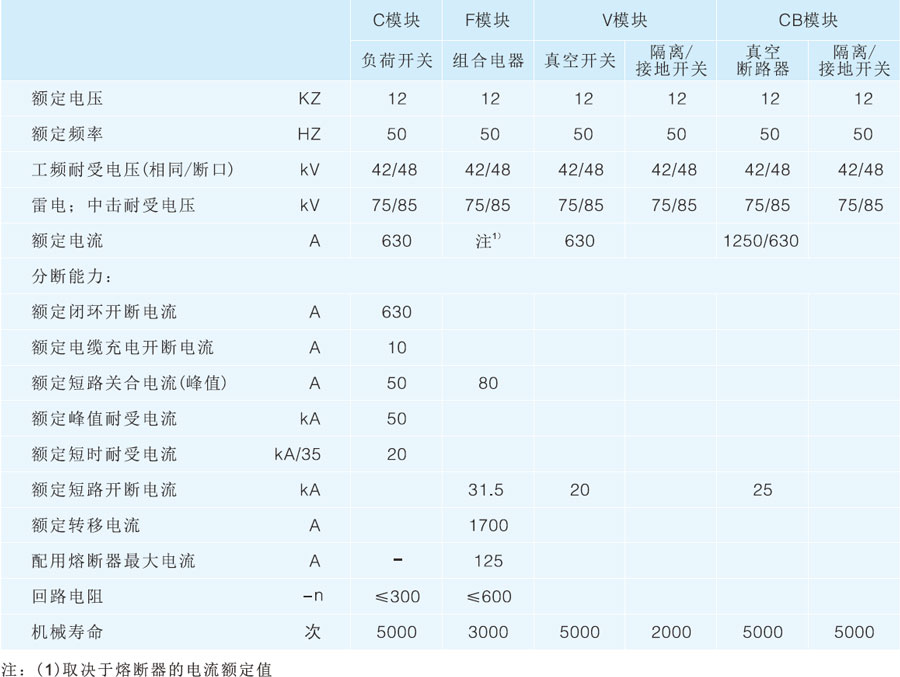

四、技术参数


GHRM□-12系列SF6全绝缘紧凑型充气柜
