产品介绍

HXGN□-12型箱型固定式金属封闭开关设备(简称环网柜)是额定电压12kv,额定频率50Hz的交流高压成套电器装置,主要用于三相交流环网,终端配电网和工业用电设备,起接受 、分配电能和等作用,它也适于装入箱式变电站
二.结构特点
1 采用全组装结构,轻巧美观,可任意组合安装,便于无限扩展延伸。
2 既可配FN12-10型压气式负荷开关、组合电器, 也可配FZN25-12 型真空负荷开关、组合电器, 且安装尺寸完全一致。体积小,免维修,三相联动结构,具有明显的隔离断口。
3 配FN12-10型负荷开关、组合电器, 其安装方式灵活,可左右侧装、正装、倒装。
4 可手动和电动操作,并具远动遥控功能。
5 设有完善可靠的机械联动、联锁装置,完全达到 "五防”功能。
6 采用联动防护绝缘活门,遮挡带电触头,确保人身安全。
7 采用正面操作维护,可靠墙安装。
8 面门装有观察窗,可清楚观察柜内元件工作状况。
9 符合GB3906标准。

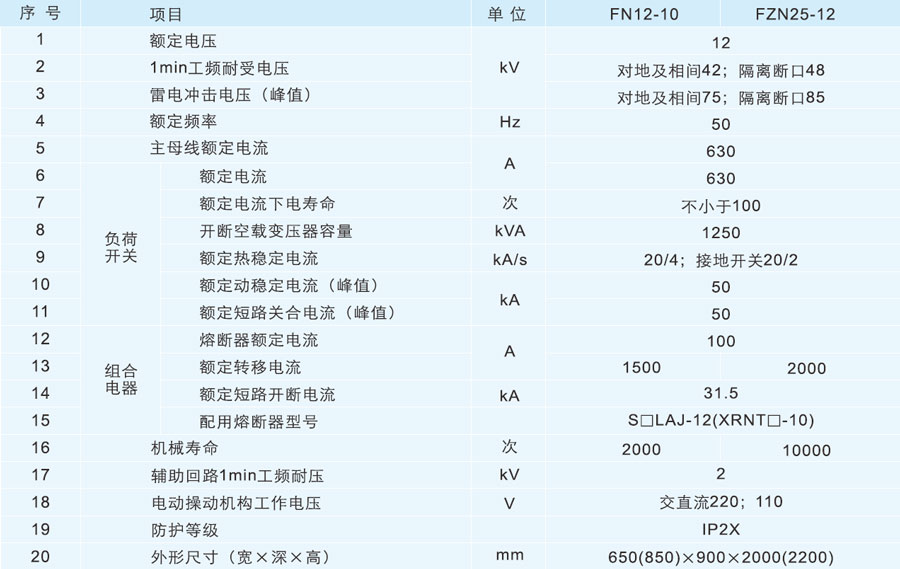

三.主要技术参数

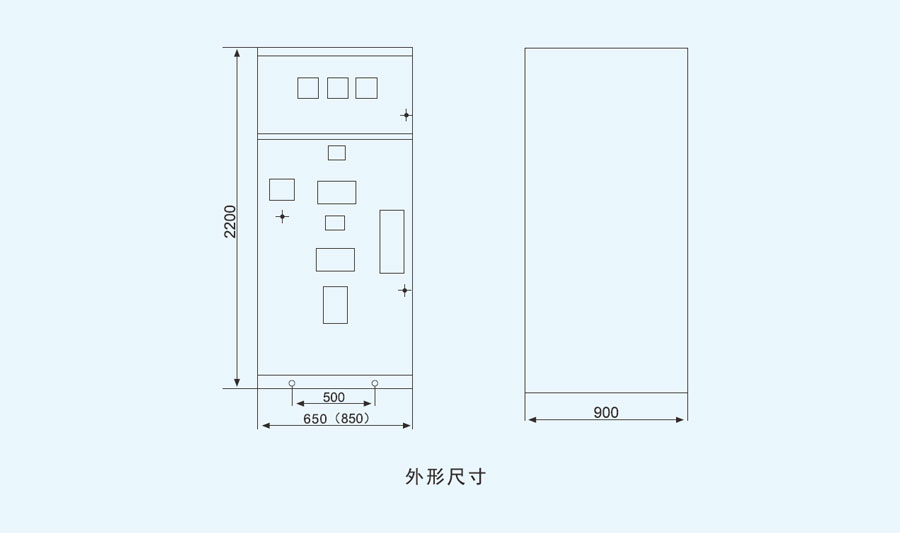

四、外形尺寸

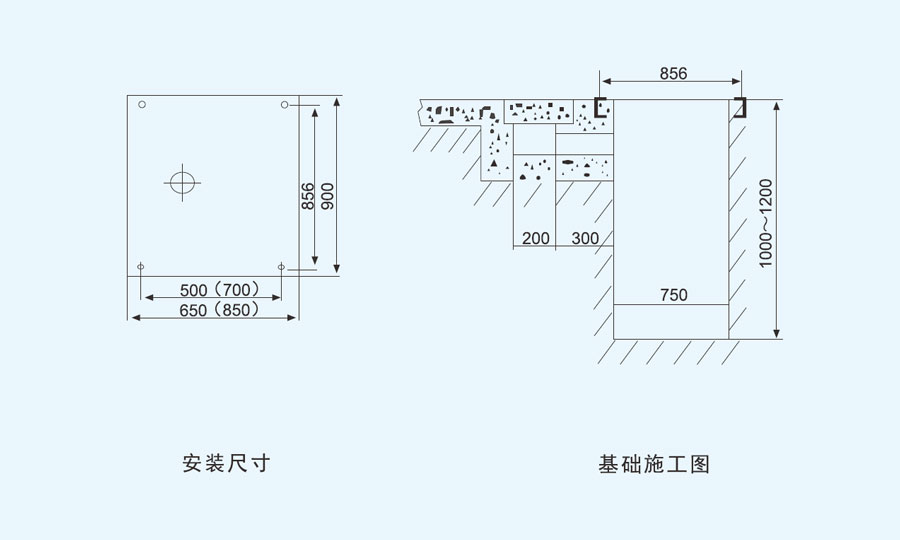

五、安装尺寸


HXGN□-12箱型固定式金属封闭开关设备
