产品介绍

一 .产品用途
YB-12/0.4预装式变电站是国产化美式箱变。该产品作为电缆化配电网中重要的供电单元,集高压控制、保护、变电、以及配电设备于一体的成套预装产品,广泛应用于城乡配电网之中。
该产品将压负荷开关、高压熔断器置于变压器油中,具有与变压器器身共箱或分箱两种结构形式。油箱釆用全密封结构,配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及电源型供电方式。为了使此种产品更适合于我 国电网的实际要求,公司又了插拔型干式熔断器,熔丝 的熔断不影响变压器油的性能。根椐 低压馈出要求的复杂程度,YB-12/0.4型产品分为标准型、加强型和综合型三种外壳形式,使用户和设计单位在选型时,做到更灵活、更经济。

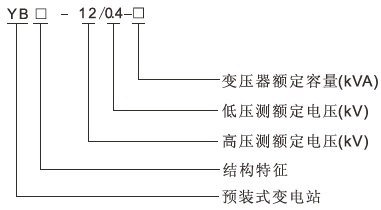

二.型号说明


三.使用环境
1.环境温度:最高气温+40°C、最低气温-30 °C;
2.海拔: ≤1000m;
3.风速:相当34m/s(不大于700pa);
4.湿度:日相对湿度平均值不大于95%, 月相对湿度平均值不大于95%;
5.防震:水平加速不大于0.4m/s2; 垂直加速度不大于0.15m/s2;
6.安装地点倾斜度:不大于3°;
7.安装环境:周围空气不受腐蚀性、可燃性气体等明显污染,安装地
点无剧烈震动;
8.订购本产品超出上述条件的规定时,可与本公司协商。

四.产品优点

1.结构紧凑,体积小,仅为同容量国产欧式箱变的1/3-1/5左右,大大减少占地面积。

2.全密封,全绝缘结构,无需绝缘距离,可靠保护人身安全。

3.高压接线即可用于环网,又可用于终端,供电方式灵活,可靠性高。

4.变压器性能卓越;低损粍、低噪音、低温升:过载能力强,抗短路,耐冲击能力强。

5.满足各种低压馈出要求,可按方案选择,亦可自行设计。

6. 电缆头有200A肘型插头及600A “T”型固定式电缆接头两种,均可配罝全绝缘轼化锌避雷针器,200A型电缆头可以带负荷插拔,又可以起到隔离开关的作用。

五:产品额定参数

额定电压 10KV/0.4KV

高压侧额定电压 10KV

高压侧最高电压 12KV

低压侧额定电压 0.4KV

额定频率 50Hz

高压开关热稳定容量 20KA/26

低压主回路开关额定短路分断能力 35KA

低压配出回路开关额定短路分断能力 35KA

髙压负荷开关转移电流 >1500A

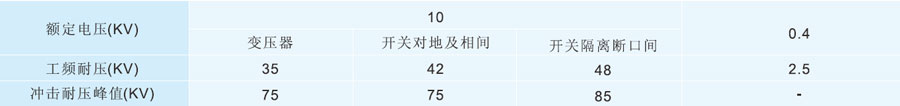

绝缘水平:


噪音水平   <50dB

箱壳防护等级   不低于IP3X

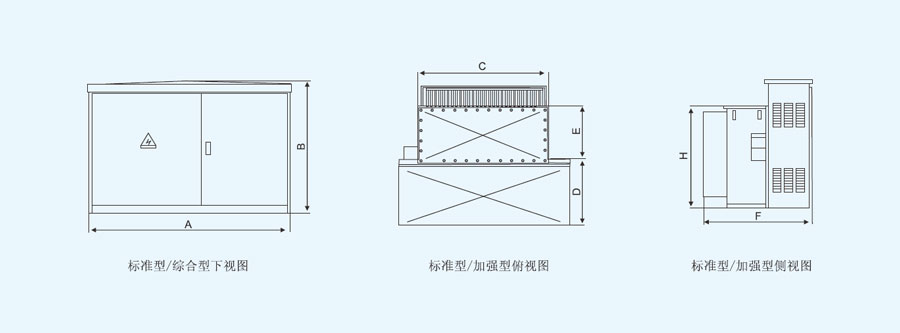

六:外形尺寸与安装


YB-12/0.4-□型户外预装式变电站(美式)
